Nei progetti di assemblaggio di linee di produzione automatizzate e di retrofit di apparecchiature, il cablaggio complesso e disordinato di sensori e attuatori spesso richiede tempi di assemblaggio eccessivi. Inoltre, la risoluzione dei problemi in fase successiva può richiedere molto tempo e molto lavoro.
Distributori industriali SVLEC (scatole di derivazione) fungere da componente principale per la distribuzione centralizzata del segnale di campo. Forniscono una soluzione completa alle complesse sfide di cablaggio multi-dispositivo, resistono a condizioni industriali difficili e garantiscono un funzionamento stabile delle apparecchiature.
Parte 1: Ricco portafoglio di prodotti che soddisfa diverse soluzioni di cablaggio

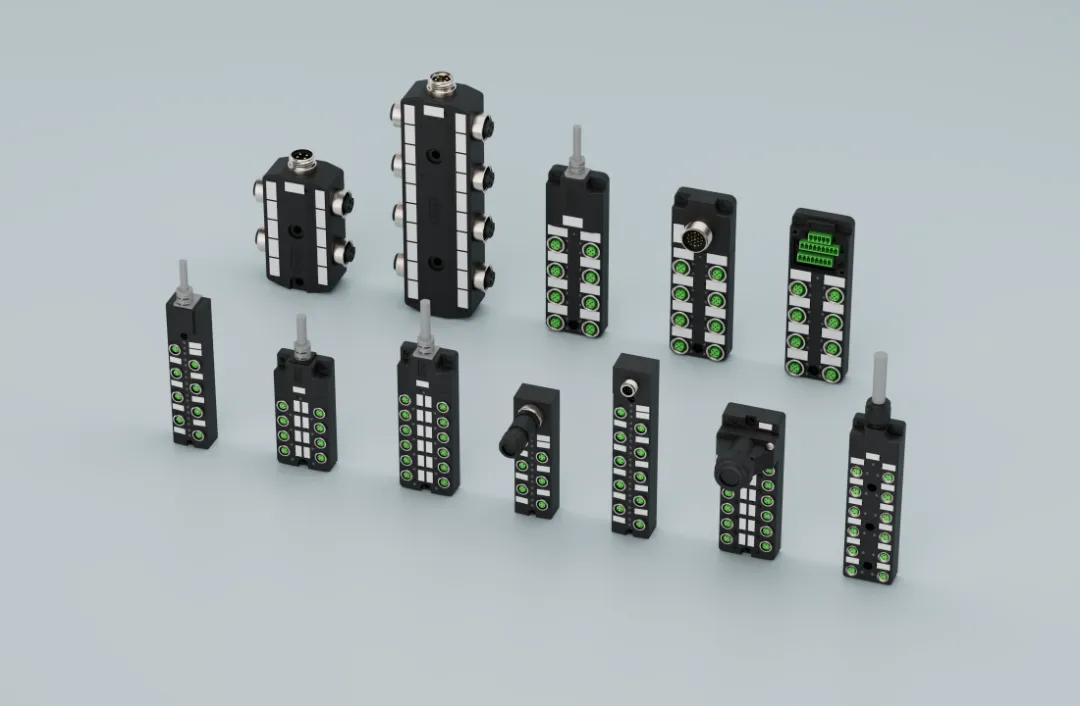

SVLEC offre una linea completa di distributori, che comprende principalmente tre serie principali: distributori M8, distributori M12 e scatole di giunzione da 7/8" . Le configurazioni delle porte sono disponibili in varie specifiche, ad esempio 4 porte, 6 porte e 8 porte.
- Opzioni di input: Cavi preformati, connettori M23 o connettori 7/8".
- Opzioni di uscita: Prese circolari femmina M8/M12 che supportano configurazioni a 3, 4 e 5 pin.
- Compatibilità: Pienamente compatibile con i tipi di uscita PNP e NPN, compatibile con la stragrande maggioranza dei sensori e delle elettrovalvole sul mercato.
- Diagnostica: Le versioni con porta a segnale singolo e doppio sono opzionali. Le porte sono dotate di indicatori di stato LED ad alta definizione, che rendono chiari a colpo d'occhio gli stati di alimentazione e segnale. Ciò consente una rapida localizzazione dei guasti, riducendo significativamente le difficoltà di manutenzione e i costi in termini di tempo.
- Design compatto: Il design strutturale salvaspazio si adatta perfettamente agli spazi ristretti di installazione delle apparecchiature, offrendo prestazioni di adattamento eccezionali in vari scenari di macchinari compatti.
Parte 2: Prestazioni industriali robuste progettate per ambienti difficili
Gli ambienti di produzione industriale sono complessi e volatili. Condizioni che coinvolgono polvere, umidità, vibrazioni e temperature estreme richiedono prestazioni eccezionalmente elevate dagli accessori di cablaggio. Progettati con precisione, i distributori SVLEC presentano robuste capacità per gestire varie condizioni severe:
- Protezione affidabile: Caratterizzati da un design completamente incapsulato e sigillato, raggiungono un grado di protezione standard IP67 . Ciò previene efficacemente la polvere e gli schizzi d'acqua, rendendoli ideali per ambienti di officina umidi e polverosi.
- Ampia stabilità della temperatura: Con un intervallo di temperatura operativa standard da -20°C a +70°C , soddisfano le esigenze delle officine ad alta/bassa temperatura e delle applicazioni per apparecchiature esterne.
- Parametri di sicurezza: Valutato per lo standard 24 V CC tensione industriale, con una corrente massima di 4A per contatto . Ciò soddisfa pienamente i requisiti di alimentazione e trasmissione del segnale dei dispositivi IO convenzionali come sensori ed elettrovalvole.
- Materiali resistenti: Costruito con un alloggiamento rinforzato ignifugo che resiste alle vibrazioni e alla tensione. I prodotti sono certificati CE, UL e RoHS e rispettare gli standard del sistema di gestione della qualità ISO9001.
Parte 3: Vantaggi principali con riduzioni tangibili dei costi e guadagni di efficienza

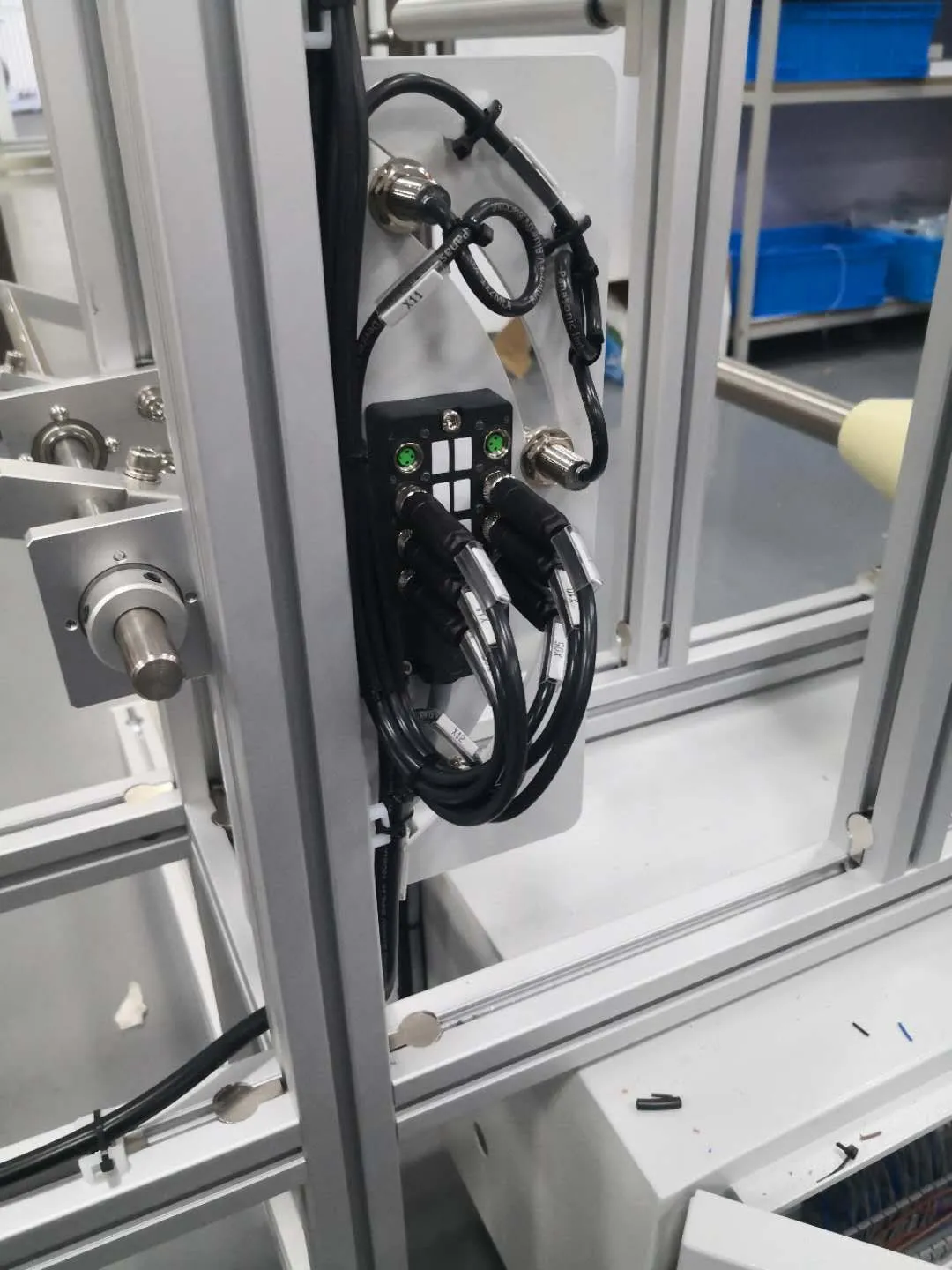

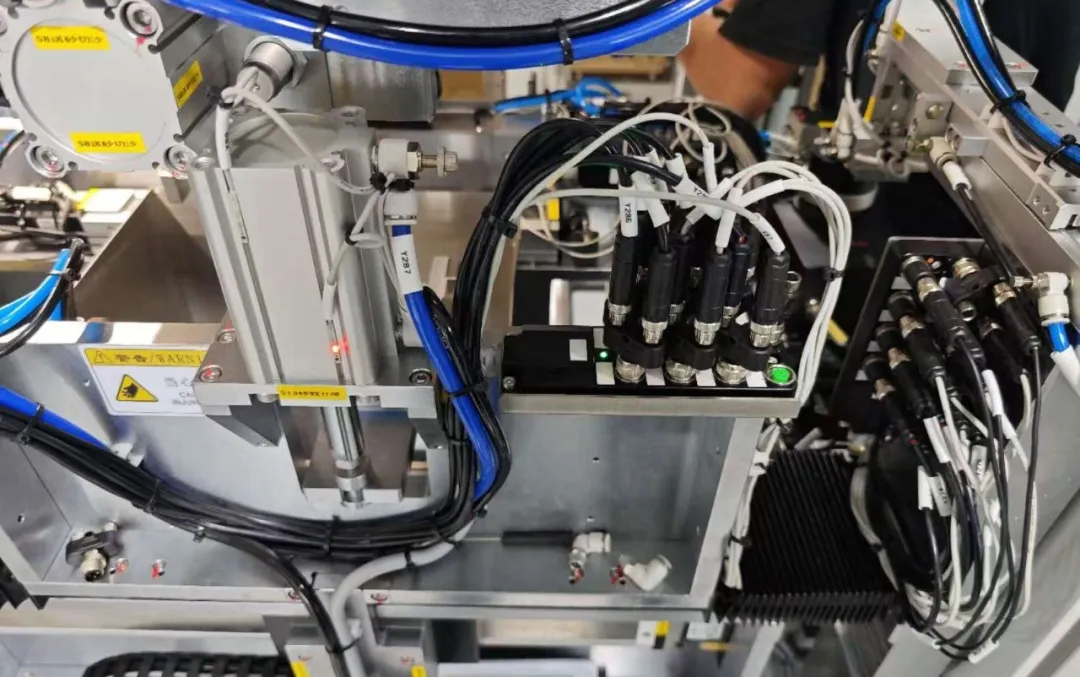

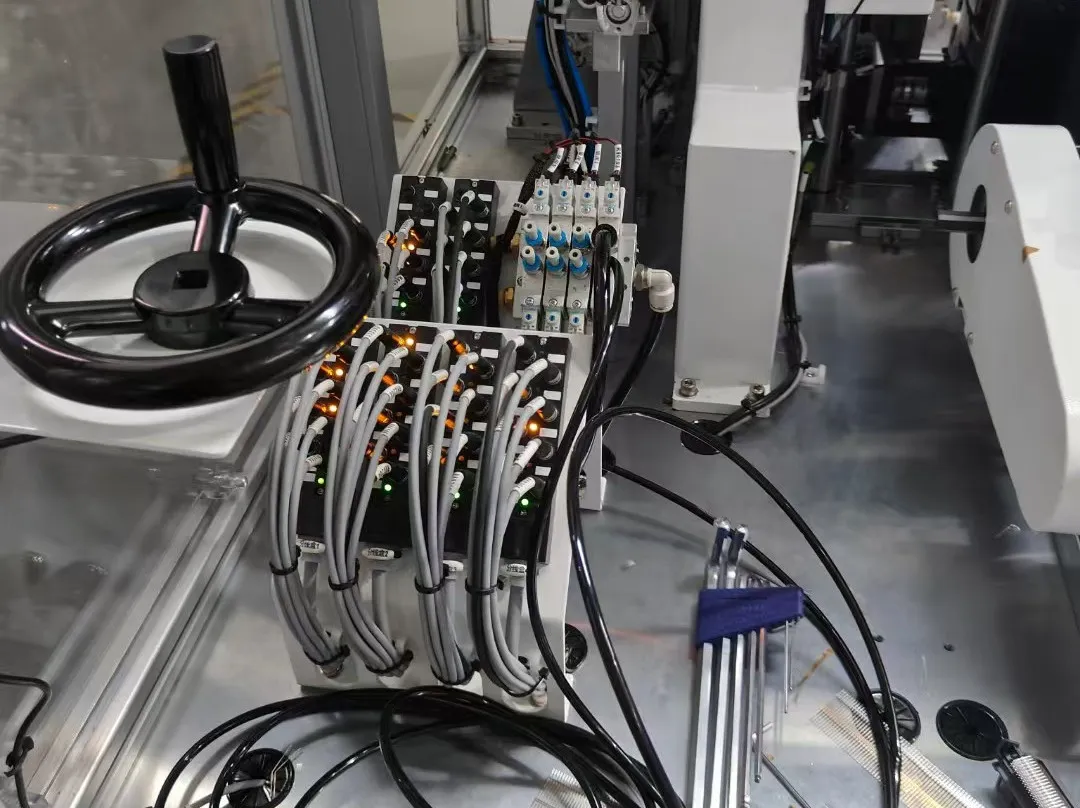

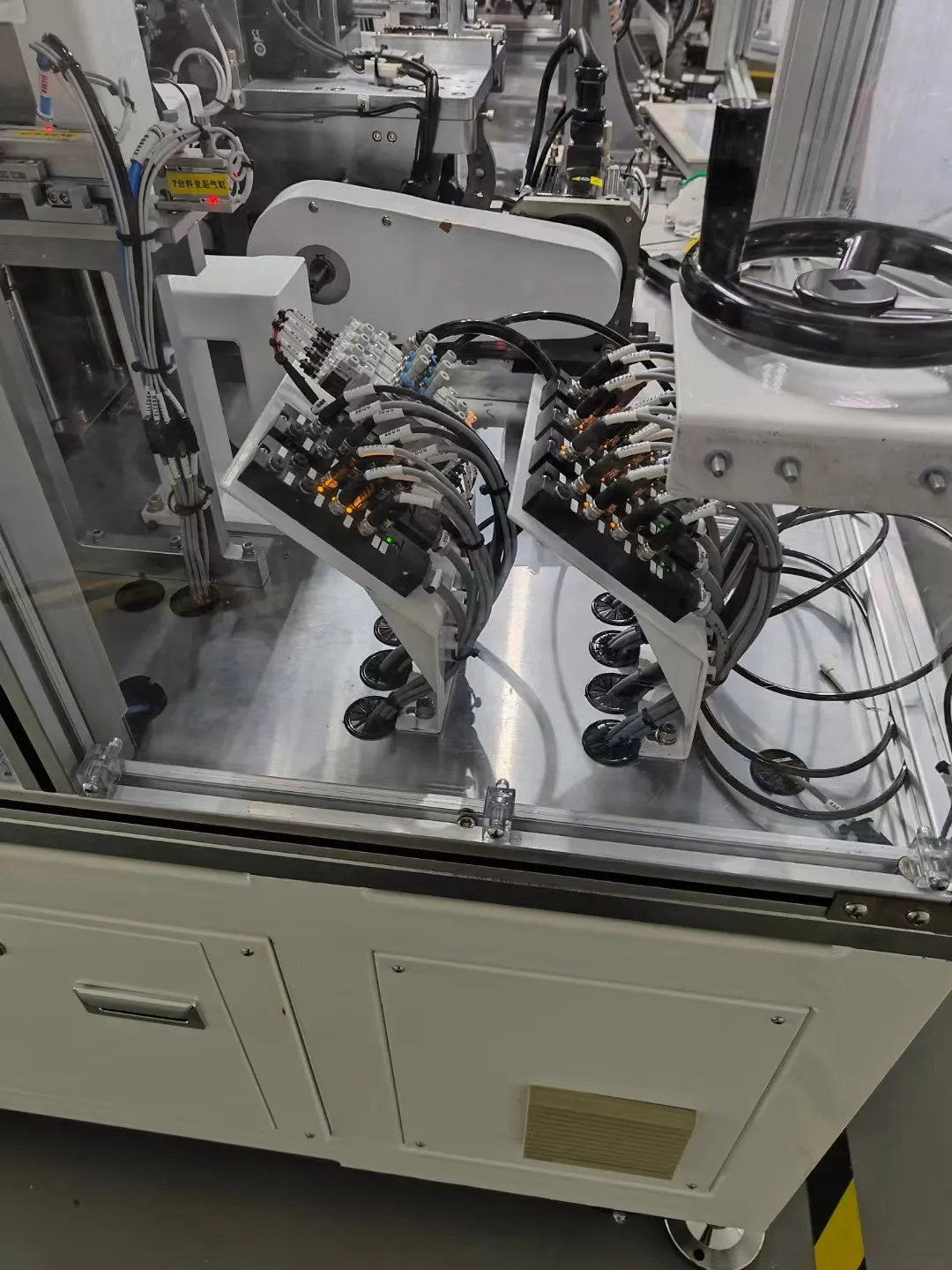

- Cablaggio semplificato: Un singolo cavo master homerun arriva sul campo, suddiviso in uscite diramate multicanale. Ciò sostituisce il massiccio cablaggio punto a punto, riduce i costi di approvvigionamento dei cavi e mantiene gli armadietti di controllo e i portacavi molto più ordinati.
- Collega e usa: Spedito come cavi assemblati prestampati e finiti. Non è richiesto alcun noioso cablaggio in loco, il che riduce i cicli di assemblaggio del progetto e riduce il tasso di errore del cablaggio manuale.
- Manutenzione conveniente: Utilizzando interfacce collegabili standardizzate, consentono un rapido smontaggio e montaggio durante l'ispezione o la sostituzione dell'apparecchiatura. Ciò riduce al minimo i tempi di fermo della produzione e aumenta l’efficienza complessiva della produzione.
- Personalizzazione flessibile: I materiali dei cavi sono opzionali tra PUR e PVC. Le lunghezze dei cavi possono essere personalizzate su richiesta e le definizioni specializzate dei pin dei clienti sono completamente supportate.
Parte 4: Suggerimenti per la selezione rapida
- Verifica le specifiche dell'interfaccia: Determinare se i sensori sul campo utilizzano connettori M8 o M12 e confermare il numero di pin/conduttori richiesto.
- Calcola la quantità di porte: Contare il numero totale di dispositivi da collegare e riservare porte di riserva per future espansioni delle apparecchiature.
- Determina il tipo di output: Seleziona il modello di uscita PNP o NPN corrispondente in base alla configurazione del tuo sistema di controllo.
- Scegli il tipo di ingresso Home-Run: Scegli tra cavi preformati, connettori M23 o connettori da 7/8" in base alle preferenze del sito.
- Conferma il materiale del cavo: Per applicazioni esterne, oleose o in movimento ad alta frequenza, sono altamente raccomandati cavi PUR resistenti all'usura.
Il funzionamento affidabile dei progetti di automazione inizia con ogni singola connessione al campo.
Con interfacce standardizzate, protezione robusta IP67 e trasmissione stabile del segnale, distributori industriali SVLEC risolvere in modo efficiente i punti critici sul campo come cablaggi disordinati, connessioni noiose e risoluzione dei problemi difficile. Dall'assemblaggio iniziale della linea alla manutenzione nelle fasi successive, garantiamo un funzionamento regolare e a lungo termine delle apparecchiature con soluzioni di cablaggio sul campo stabili.
