Man mano che l’automazione industriale si approfondisce, la divisione industriale diventa più raffinata e le iterazioni delle apparecchiature accelerano, standardizzazione, universalizzazione e modularizzazione sono diventati la direzione principale della progettazione delle moderne apparecchiature di controllo elettrico. Attraverso l'ottimizzazione della struttura modulare, le aziende possono abbreviare efficacemente i cicli di ricerca e sviluppo dei prodotti, controllare i costi di produzione complessivi e migliorare la stabilità operativa delle apparecchiature e la qualità complessiva.
Il passaggio dei cavi attraverso gli armadi elettrici è un dettaglio apparentemente minore ma fondamentale nei sistemi di controllo elettrico. I metodi di installazione tradizionali soffrono da tempo di numerosi colli di bottiglia. Piastre ingresso cavi SVLEC sono una soluzione specializzata lanciata proprio per affrontare questi punti critici del settore.
Numerosi svantaggi della perforazione e dell'instradamento tradizionali degli involucri
L'inserimento dei cavi tra l'interno e l'esterno di un armadio elettrico è un'operazione di routine nel cablaggio delle apparecchiature. Il processo tradizionale prevede la realizzazione di fori sparsi direttamente sui pannelli dell'armadio e il loro fissaggio con pressacavi individuali. Limitato dalla quantità e dal diametro del cavo, questo approccio presenta diversi problemi inevitabili:
1. Costi complessivi elevati
Quando le specifiche o le quantità dei cavi cambiano, gli ingegneri devono modificare ripetutamente i progetti di perforazione, aumentando le ore di manodopera di progettazione. La realizzazione di fori sparsi in loco e l'assemblaggio dei connettori dei cavi uno per uno aumentano i costi di lavorazione della lamiera e di manodopera in loco. Inoltre, un numero elevato di fori richiede l'espansione delle dimensioni fisiche dell'armadio, il che fa aumentare ulteriormente i costi dei materiali dell'armadio.
2. Post-modifica e aggiornamenti inflessibili
Una volta elaborata e finalizzata la perforazione dell'armadio, è estremamente difficile adattarsi successivamente ai cavi appena aggiunti o sostituiti. Ciò spesso impone rilavorazioni distruttive, con conseguenti tempi di inattività e costi di modifica elevati, che ostacolano le iterazioni del progetto delle apparecchiature.
3. Protezione debole e scarsa affidabilità operativa
Quando più cavi attraversano le pareti in modo sparso, è difficile sigillare completamente gli spazi vuoti. Polvere, umidità e fluidi da taglio possono facilmente penetrare nell'armadio, corrodendo i componenti interni. Inoltre, la mancanza di pressacavo unificato per i cavi fa sì che le vibrazioni a lungo termine delle apparecchiature possano facilmente causare la rottura del nucleo del filo, innescando guasti al segnale.

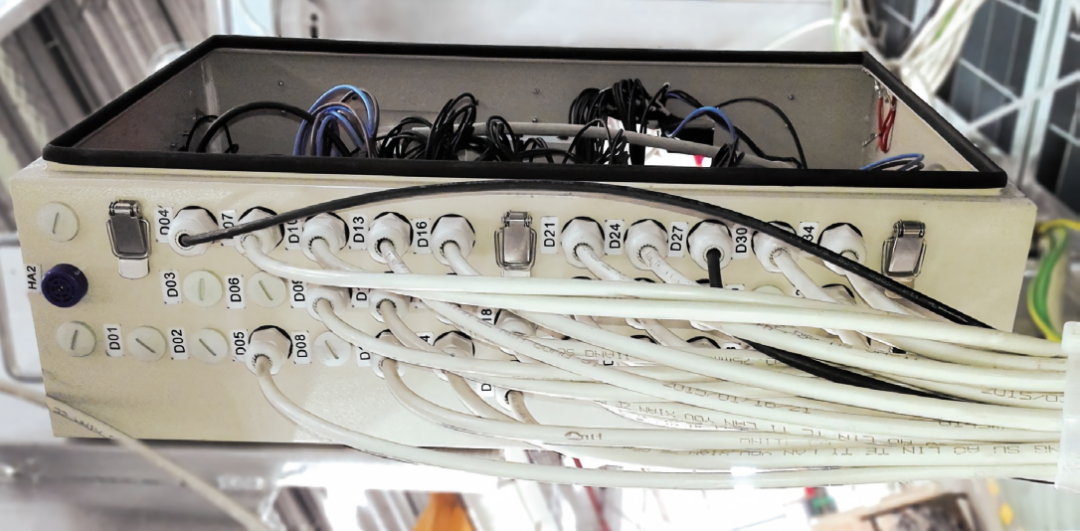

[Insert Image: Traditional Routing / Before Using Cable Entry Plates] Valore fondamentale delle piastre ingresso cavi SVLEC

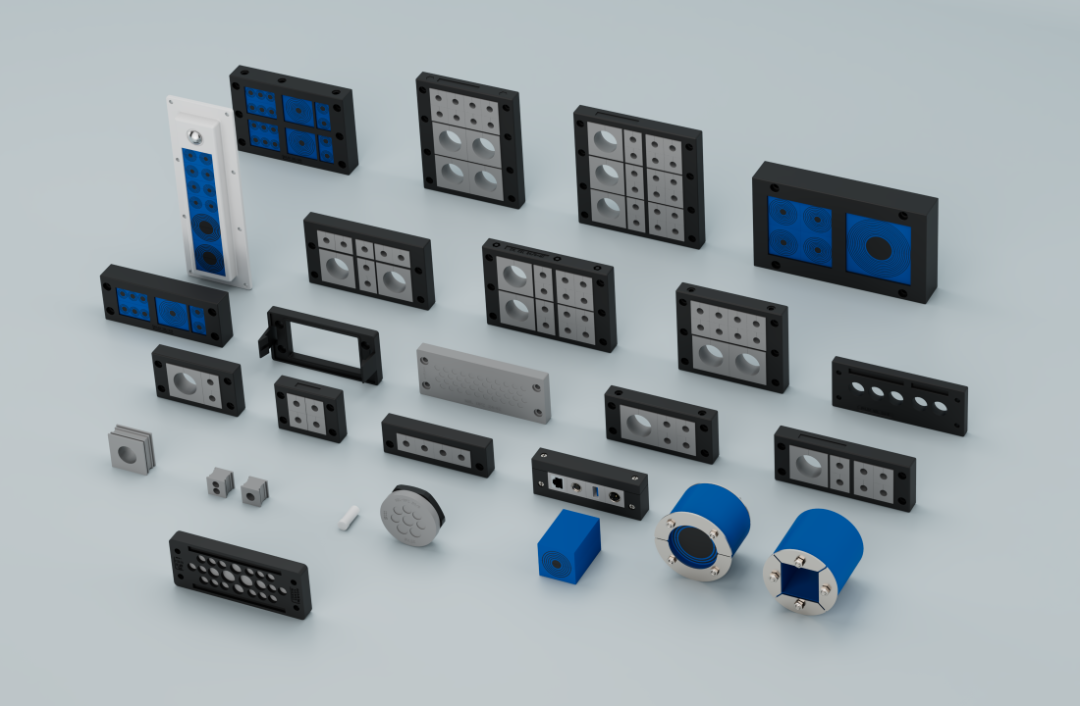

Il sistema di piastre di ingresso cavi SVLEC utilizza un modello combinato di telaio standardizzato + inserti del modulo di tenuta sostituibili per eliminare radicalmente le carenze del tradizionale passaggio dei cavi:
1. Ritagli standardizzati, adattamento flessibile a cavi di tutte le dimensioni
L'armadio richiede solo un unico ritaglio standard, in cui il telaio principale della piastra di ingresso cavi è incorporato e bloccato saldamente. Successivamente, gli utenti devono solo aggiungere, rimuovere o sostituire i passacavi in elastomero di diversi diametri per adattarsi a vari diametri esterni e quantità di cavi di alimentazione, linee di comunicazione e cablaggi preterminati. I progetti non necessitano più di modifiche ripetute e la lamiera dell'involucro può essere lavorata in un unico passaggio.
2. Volume dell'involucro notevolmente ridotto, con risparmio sui costi dei materiali
Instradando più cavi centralmente, puoi dire addio alle perforazioni sparse su vaste aree del mobile. Le scatole di controllo elettriche possono essere rese più piccole e compatte, riducendo direttamente il consumo di materie prime e conferendo all'intera apparecchiatura un aspetto pulito e minimalista.
3. Cablaggi preassemblati, aumento dell'efficienza dell'assemblaggio e del tasso di rendimento
Questo sistema può essere abbinato a connettori industriali per carichi pesanti per creare cablaggi preassemblati direttamente in officina. Ciò sposta i noiosi processi di cablaggio in loco verso stazioni di officina standardizzate. Non solo migliora l'ambiente di lavoro, ma riduce anche il tasso di errori di cablaggio in loco, riduce i tempi di assemblaggio complessivi e rende più conveniente lo smontaggio durante la manutenzione o la sostituzione della linea. Di conseguenza, la manutenibilità e l’affidabilità operativa vengono aggiornate simultaneamente.
4. Doppia protezione: tenuta antipolvere/impermeabile + serracavo per cavo

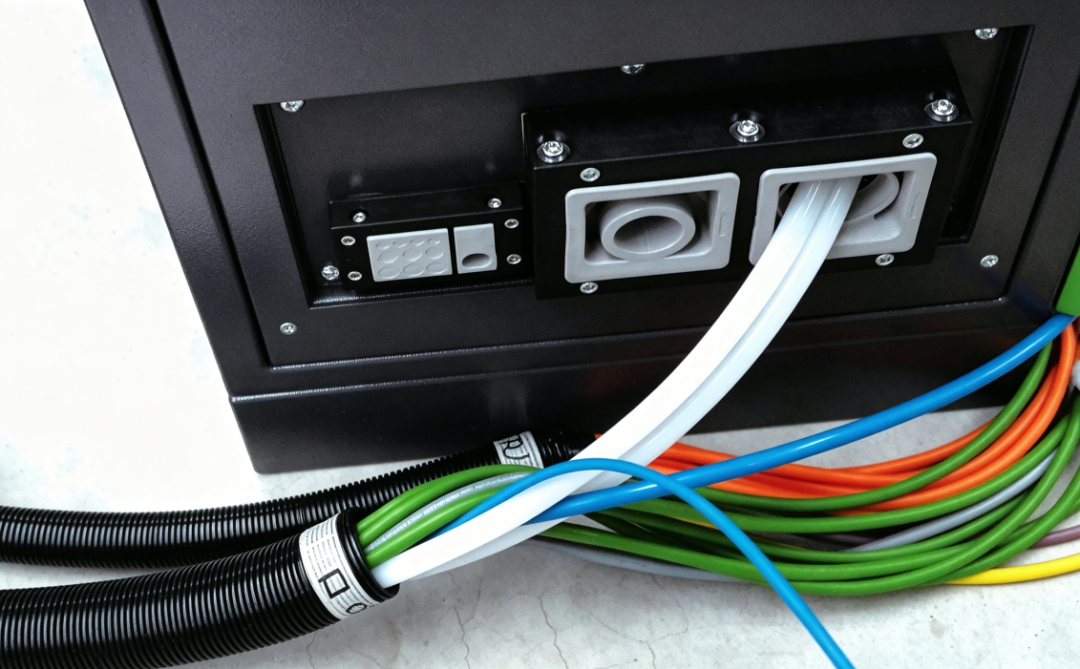

I cavi che passano attraverso gli anelli di tenuta flessibili formano automaticamente una tenuta ermetica, ottenendo un elevato grado di protezione IP per impedire l'ingresso di olio, acqua nebulizzata e polvere nell'armadio di controllo. Allo stesso tempo, gli occhielli bloccano saldamente i cavi per formare un cuscinetto pressacavo, compensando le forze di trazione causate dalle vibrazioni dell'apparecchiatura o dal trascinamento esterno. Ciò previene danni e rotture alle radici del cavo, garantendo una trasmissione stabile del segnale nei sistemi di controllo dell'automazione.

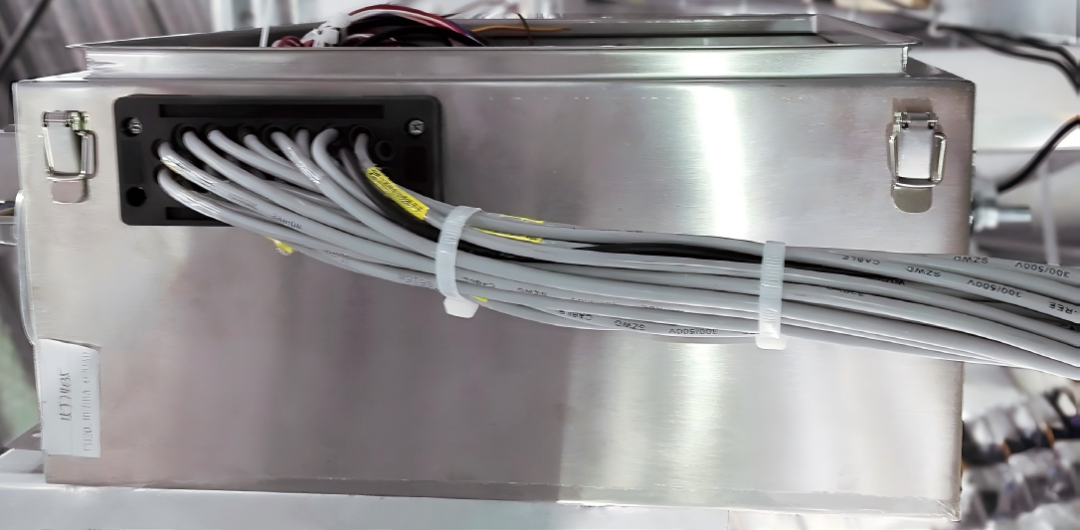

[Insert Image: Modular Routing / After Using Cable Entry Plates] Scenari applicativi delle piastre ingresso cavi SVLEC

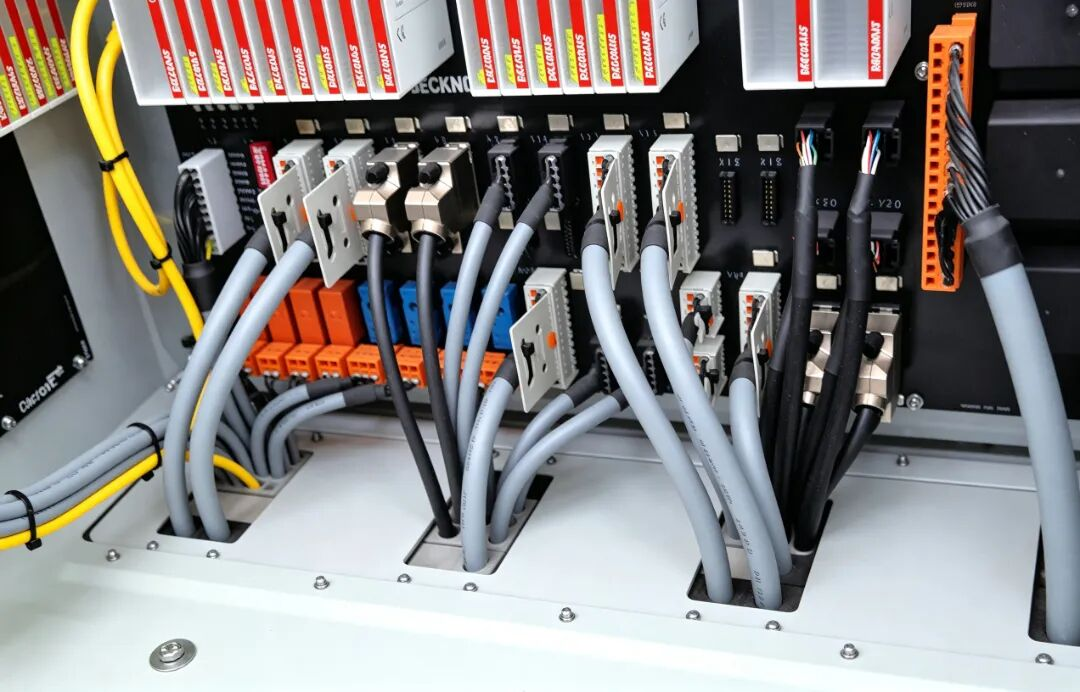

I prodotti SVLEC sono ampiamente adattati a vari scenari di instradamento dei cavi negli armadi elettrici industriali, tra cui:
- Linee di produzione di automazione automobilistica
- Batteria al litio e nuove apparecchiature energetiche
- Macchine utensili CNC
- Armadi di controllo logistici AGV
- Quadri di potenza
- Strumenti di prova e ispezione
Una piccola piastra di ingresso cavi racchiude la grande logica della standardizzazione del cablaggio elettrico industriale.
Il sistema di ingresso cavi SVLEC semplifica la lavorazione degli armadi grazie al design modulare, riduce i costi dell'intera catena, rafforza i livelli di protezione delle apparecchiature e migliora l'efficienza della manutenzione in loco. Costruisce una solida base per i sistemi di controllo elettrico dell'automazione industriale, rendendo ogni passaggio di cavi standardizzato, affidabile ed economico.
